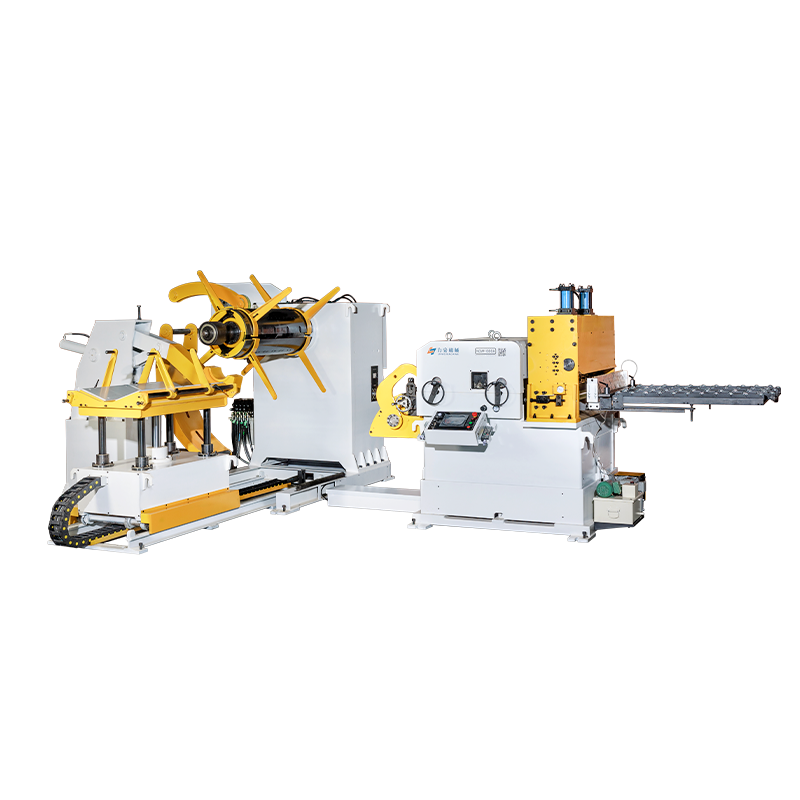

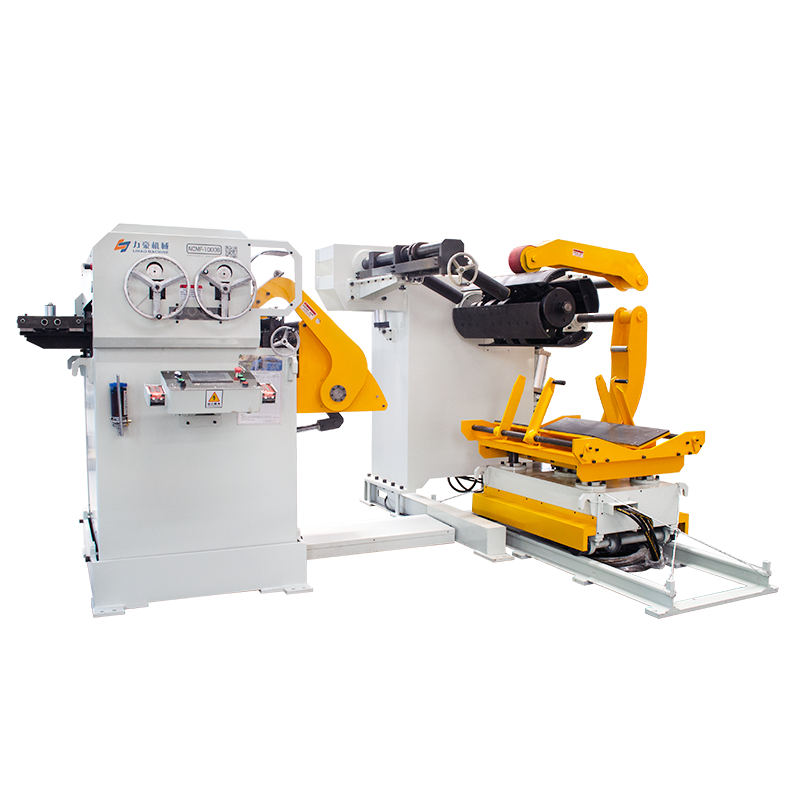

Выпрямитель-податчик и разматыватель рулонов типа NCMF, 3 в 1, для листов толщиной от 0.3 до 3.2 мм.
Функции: Размотка, выравнивание и подача
Совместимое оборудование: Пресс-формовочный станок, станок лазерной резки, формовочный станок
Модели: 400A, 600A, 800A, 1000A, 1300A
Способ управления: Сенсорный экран и рукоятка пробной формы
Уникальные преимущества: Компактные размеры, автоматическая подача, ограничение, размотка, выравнивание и подача; простота в эксплуатации
Описание

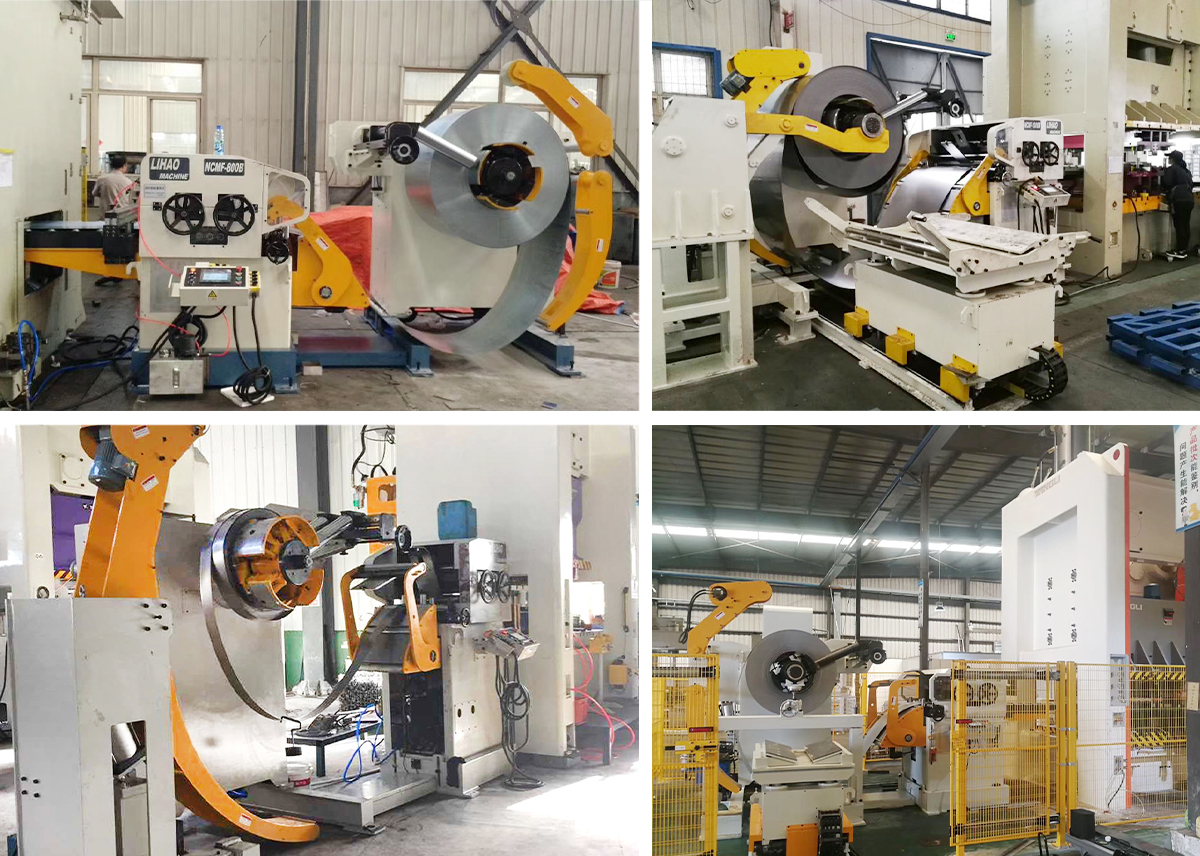

Фотографии работающего трехкомпонентного питателя из толстолистового металла
Технические характеристики:
| Модель | Unit | NCMF-400A | NCMF-600A | NCMF-800A | NCMF-1000A | NCMF-1300A |
| Ширина материала | mm | 100-400 | 100-600 | 100-800 | 100-1000 | 100-1300 |
| Толщина материала | mm | 0.3-3.2 | ||||
| Максимальный вес материала | Kg | 3000 | 5000 | 5000 | 7000 | 10000 |
| Внутренний диаметр рулона | mm | Φ508 | ||||
| внешний диаметр валка | mm | Φ1050-Φ1600 | ||||
| (Для наружных диаметров менее 1050, пожалуйста, укажите это заранее) | ||||||
| Корректирующий ролик | куски | 10 штук, 5 вверх/5 вниз, диаметр 48 мм | ||||
| Подающий ролик | куски | 2 штуки, высота 1/низ 1, диаметр 66 мм. | ||||
| Давление воздуха | Mpa | 0.4-0.5 | ||||
| Сервомотор | kw | AC 2.9 | AC 4.4 | AC 5.5 | AC 4.4 | AC 7.5 |
| Реечный двигатель (кВт) | kw | AC 2.2 | AC 3.7 | AC 5.5 | AC 7.5 | |
| Высота линии подачи | mm | Заказчик требует ± 100 (важный параметр, заполняемый заказчиком). | ||||
| Точность подачи | mm | Когда 0-400,±0.2 | Когда 0-600,±0.2 | Когда 0-800,±0.2 | Когда 0-1000,±0.2 | Когда 0-1000,±0.2 |
| Диапазон расширения | mm | Φ460-Φ530 | ||||
| Способ расширения | Гидравлическое расширение | |||||
| Направление подачи | слева направо/справа налево (важный параметр, заполняемый клиентом) | |||||
| Используемые материалы | Горячекатаная плита, холоднокатаная плита, травленая плита | |||||
| Рабочая мощность | AC380±10%,50 Гц, трехфазная пятипроводная система | |||||
| Цвет станка | Согласно каталогу (основной цвет RAL9010), желтый цвет используется для защитных и подвижных частей. | |||||
Таблица корректирующих возможностей
| Предел текучести (Н/мм²) | 245 | 306 | 329 | 480 | |
| Предел прочности на растяжение (Н/мм²) | 392 | 490 | 520 | 586 | |
| (40kgf/mm²） | (50kgf/mm²） | (55kgf/mm²） | (60kgf/mm²） | ||
| толстая пластина (мм) | 0.3 | 400 | 400 | 400 | 400 |
| 1 | 400 | 400 | 400 | 100 | |
| 2 | 180 | 180 | 150 | / | |
| 2.2 | 80 | 80 | 70 | / | |
| 3.2 | 60 | 60 | 40 | / | |

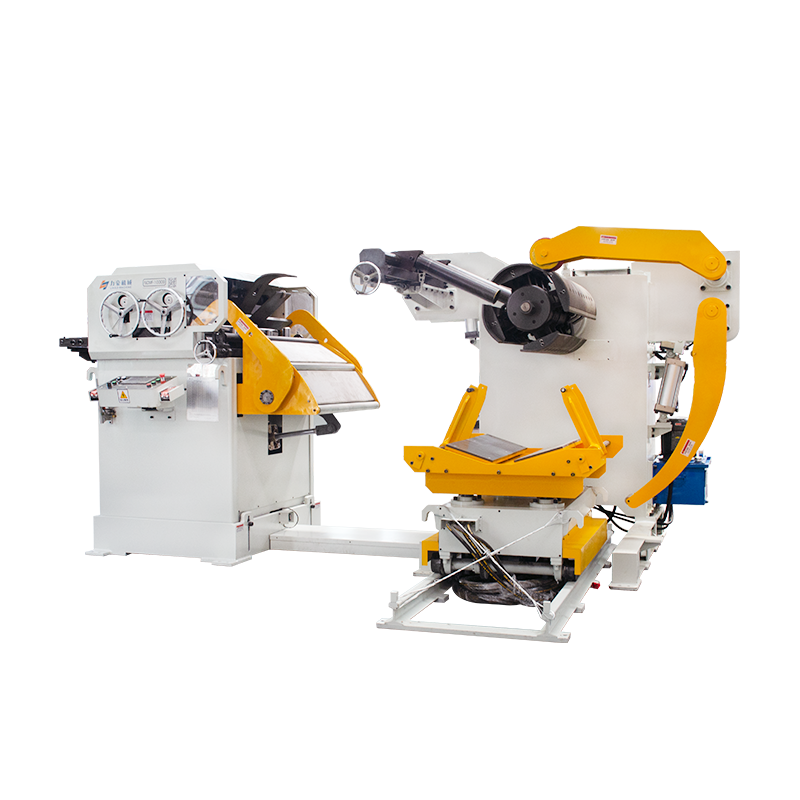

Демонстрация продукции NCMF: выпрямитель, подающий механизм и разматыватель 3-в-1.
Характеристики продукта:
1. Гибкое управление: Все функции подающего устройства централизованы на ПЛК и одной ручной ручке. Оператор может управлять всеми функциями перемещения из стационарного места, исключая риск ошибок или потери времени на перемещение из-за множества функциональных клавиш.
2. Высокая эффективность и безопасность: Механическое управление заменяет ручное, сокращая ненужное время и повышая эффективность работы. Многочисленные вспомогательные функции подачи и поддержки материалов позволяют оператору поддерживать максимальное расстояние от рулона материала.
3. Удобное управление: Пользователи могут свободно переключаться между основным управлением пресса и основным управлением оборудования по мере необходимости, что максимизирует адаптивность оборудования и экономит средства пользователей.
4. Разумные габариты: Серия Lihao NCLF обладает мощными функциями и при этом имеет наиболее рациональные в отрасли размеры, минимизируя требования к занимаемому пространству для пользователей.
5. Высокая совместимость с системами управления: В серии NCLF используется полная система управления Mitsubishi из Японии, совместимая с различными национальными и международными стандартами. Пользователям не нужно беспокоиться о проблемах преобразования данных, и они могут работать напрямую. 6. Разумный дизайн: Серия NCLF — это первый продукт в отрасли, в котором реализован промышленный дизайн, который максимально повышает видимость оборудования и улучшает удобство работы, обеспечивая при этом основные эксплуатационные характеристики оборудования.

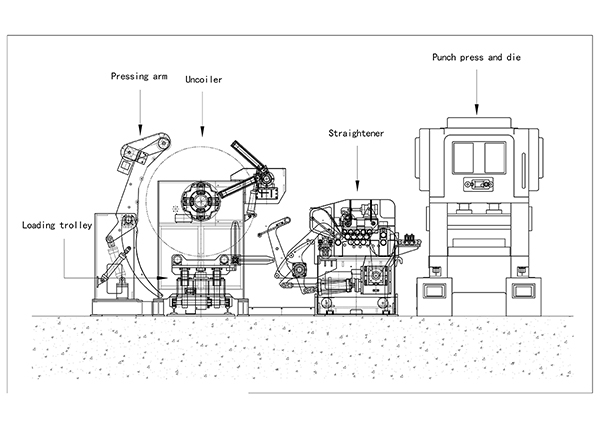

Габаритные размеры оборудования и принципиальная схема (только для справки)
(1) Максимальная длина оборудования: приблизительно 4400 мм
(2) Максимальная ширина оборудования: около 2700 мм
(3) Максимальная высота оборудования: приблизительно 2500 мм
Подходящие параметры материала
Материал: холоднокатаный лист, травленый лист, горячекатаный лист, оцинкованный лист и т. д.
Обработка поверхности материала: без обработки
Толщина материала: 0,3-3,2 мм (см. таблицу корректировок материала)
Широкополосность материала: 100-400 мм
Предел текучести: ≤ 329 Н/мм²
Предел прочности на растяжение: ≤ 520 Н/мм²
Внутренний диаметр валка: 508 мм
Внешний диаметр валка: ≤ 1600 мм
Качество валка: 3Т
СТАНДАРТНЫЕ ДОПОЛНЕНИЯ:
Комбинированный редуктор для максимальной передачи мощности
Выходная контактная сеть для помощи и поддержки материала
Подающие и правильные ролики с твердым хромированным покрытием
Линия подачи легко регулируется с помощью винтовых домкратов с червячной передачей
Правильный механизм регулируется с помощью винтовых домкратов с червячной передачей
Устройство поддержки натяжного ролика с поворотом влево/вправо
Регулировщик эталонного индикатора
Узел поддержки подачи рулонного материала
Устройство раскрытия правильного механизма
Устройство прижимного рычага
Электромагнитная петля управления
Трансформатор
Программа подачи с управлением ПЛК от Mitsubishi
Дополнительные устройства:
Подающая тележка, гидравлические ножницы, наклонная штамповочная головка, сервопривод регулировки выравнивания, двухсторонняя система смазки
